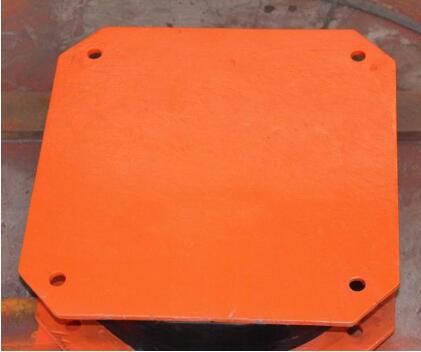

GCPZ盆式橡膠支座的技術性能
1、豎向承載力
盆式橡膠支座系列的豎向承載力(即支座反力,單位MN )分31 級,即0 .8 、1 、1.25 、1.5 、2 、2.5、3 、3 .5 、4 、5 、6 、7 、8 、9 、10 、12.5 、15 、17.5 、20 、22.5 、25 、27.5 、30 、32.5 、35 、37.5 、40 、45 、50 、55 、55 和60 。
在豎向設計荷載作用下,支座壓縮變形值不大于支座總高度的百分之二 ,盆環上口徑向變形不大于盆環外徑的百分之零點五。,支座殘余變形不超過總變形量的百分之五。
2 、水平承載力
盆式橡膠支座系列中,固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力的百分之十??拐鹦椭ё匠休d力不小于支座豎向承載力的百分之二十。
3 、轉角
支座轉動度不小于0.O2rad 。
4 、摩阻系數
加5201硅脂潤滑后,常溫型活動支座設計摩阻系數***小取0.03。
加5201硅脂潤滑后,耐寒型活動支座設計摩阻系數***小取0.06。
5 、位移
活動支座位移量超過規格系列表1、表2 中的規定時,可按實際需要適當加大位移量。
